СКОРОСТНЫЕ СПИРАЛЬНЫЕ ВОРОТА HSSD
- Written by Super User
- Media
- Be the first to comment!
Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они предназначены для перекрытия внутренних и наружных проемов, применяются на автомобильных парковках, производственных и складских объектах.
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9E%D0%B1%D1%89%D0%B8%D0%B5%20%D0%B2%D0%B8%D0%B4%D1%8B%20%D0%B8%20%D1%81%D0%B5%D1%82%D0%BA%D0%B0%20%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D0%BE%D0%B2/%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5.%20%D0%BE%D1%81%D0%BD%D0%BE%D0%B2%D0%BD%D0%B0%D1%8F.jpg)
Ворота скоростные спиральные. Общий вид.
ЗОНА ПРИМЕНЕНИЯ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%97%D0%BE%D0%BD%D0%B0%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B5%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F/HSSD_areas_of_application.jpg)

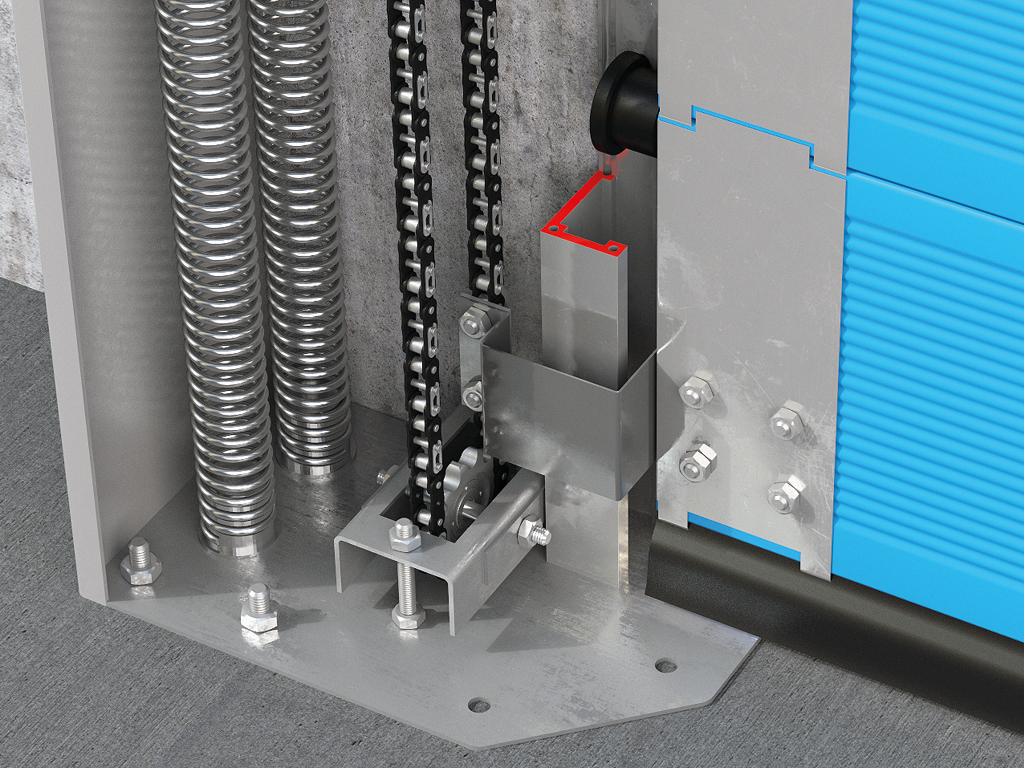

ПРЕИМУЩЕСТВА
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_1.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_1.2.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_2.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_2.2.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_3.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_3.2.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_4.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/%D0%92%D0%BE%D1%80%D0%BE%D1%82%D0%B0%20%D1%81%D0%BA%D0%BE%D1%80%D0%BE%D1%81%D1%82%D0%BD%D1%8B%D0%B5%20%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20HSSD_4.2.jpg)
ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%94%D0%B8%D0%B7%D0%B0%D0%B9%D0%BD%20%D0%B8%D0%B7%D0%B4%D0%B5%D0%BB%D0%B8%D0%B9/%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5.%20%D0%B4%D0%B8%D0%B7%D0%B0%D0%B9%D0%BD%20%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C.jpg)
ЦВЕТА ПАНЕЛЕЙ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-9006.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-5005.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-1036.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-9003.jpg)
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота проема, мм | от 1 600 до 6 000 |
Ширина проема, мм | от 1 800 до 8 000 |
Пристенки, мм | от 350 |
Притолока, мм | от 350 |
КОНСТРУКЦИЯ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9A%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F%20%D0%B8%20%D1%81%D1%82%D0%B0%D0%BD%D0%B4%D0%B0%D1%82%D1%80%D0%BD%D1%8B%D0%B5%20%D1%80%D0%B5%D1%88%D0%B5%D0%BD%D0%B8%D1%8F/%D1%81%D0%BF%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5.%20%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F1.jpg)
1. Полотно ворот
2. Стойка левая
3. Стойка правая
4. Двигатель
5. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%A1%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D1%8B%20%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%D0%B0%20%D0%B8%20%D0%BF%D0%BE%D0%B4%D0%B3%D0%BE%D1%82%D0%BE%D0%B2%D0%BA%D0%B0%20%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D0%B0/HSSD_mounting_preparation.jpg)
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия) min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 350 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.
СПОСОБЫ МОНТАЖА
![]() |
Накладной монтаж |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
![]() |
Круглая спираль |
![]() |
Овальная спираль |
![]() |
Горизонтальный подъем |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
![]() |
Полотно из сэндвич-панелей толщиной 40 мм |
![]() |
Каркас ворот из оцинкованной стали |
![]() |
Двигатель |
![]() |
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
![]() |
Прозрачное окно |
![]() |
Прозрачная панель |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Скорость открывания, м/с | до 2,0 | |
Скорость закрывания, м/с | 0,8 | |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS3 | до 25 кв. м. |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | свыше 25 кв. м. |
Интенсивность использования цикл / час | до 150 | |
Уровень теплоизоляции, Вт / м² *°С | 0,76 | |
Ресурс, циклов | 1 500 000 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
УПАКОВКА
УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Деревянный ящик |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных спиральных ворот производства ГК DoorHan на срок 2 года с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимнее время — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
ЧЕРТЕЖИ
Ворота скоростные спиральные HSSD (круглая спираль) | ||
Ворота скоростные спиральные HSSD (овальная спираль) | ||
Ворота скоростные спиральные HSSD (горизонтальный подъем) |
ПАСПОРТА И СЕРТИФИКАТЫ
Сертификат соответствия (скоростные ворота) | ||
Паспорт |
ИНСТРУКЦИИ
Ворота скоростные спиральные HSSD | |
Инструкция по эксплуатации скоростных спиральных ворот HSSD |
НОВИНКИ
![]() |
Резиновый уплотнитель соединяет панели между собой, замыкая тепловой контур. |
![]() |
Низкий уровень шума во время работы обеспечивает ролик, имеющий ПВХ-покрытие, и алюминиевая направляющая. |
